LED прожекторы — скрытая угроза

LED прожекторы — скрытая угроза

Это не обзор конкретного светодиодного прожектора, а обозначение проблемы в целом. Я постараюсь рассказать без лишней "воды". Данная статья является более глубоким анализом проблемы, с которой я столкнулся ранее.

мы думаем, что производитель именно так относится к нам
мы думаем, что производитель именно так относится к нам

Можно сказать - производитель виноват во всем, а может быть виноваты мы!? поощряя производителя покупками такой продукции...

упаковка светодиодного прожектораупаковка светодиодного прожектора

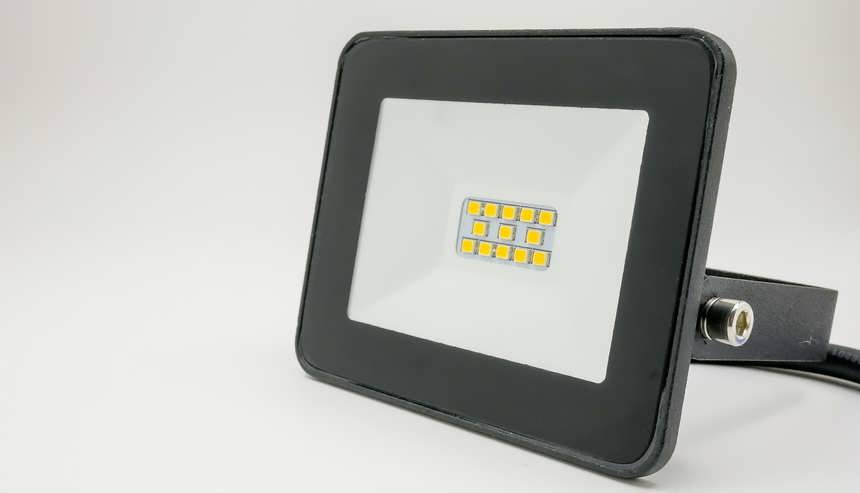

Начнём с самого популярного решения: в продуктовом магазине (О'кей) покупаю самый дешёвый прожектор - на 10Вт. Цена 4.5$ Я намерено брал данный прожектор, ибо более дорогие вытеснили эти компактные и лёгкие модели.

Что же с ними не так?

Чтобы понять, что не так с существующими светодиодными прожекторами, надо взглянуть что было в 2011 году.

Первые массовые светодиодные прожекторы были дорогими и громоздкими, зато надёжными.

прожектор на 10Вт с драйвером имеющим развязку с сетью
прожектор на 10Вт с драйвером имеющим развязку с сетью

Для питания светодиодной матрицы 10Вт - использовался драйвер с полноценной развязкой с сетью - 12В 900ма.

Стоимость драйвера для мощного светодиода в 100Вт доходила до 50$, а стоимость прожектора была выше 110$.

пример
пример "нормальных" драйверов для светодиодов с сайта производителя - обратите внимание на размер устройства

Зависимость цены от мощности росла очень быстро, покупатель выбирал самое дешёвое и в голове создателя родилось это:

Неизолированный AC/DC LED драйвер

Я не буду вдаваться в подробности - о принципах работы (их много разновидностей), схемах подключения - об этом можно почитать здесь.

Про неизолированный драйвер, скажу только одно: что один из проводов, который идёт до светодиодов связан напрямую с сетью - и окажется он нулём (при везении) или фазой (при невезении), зависит от вашей невнимательности и его величества - случайности. Это самый худший, но самый популярный вариант.

Ещё один вариант: "плохо" изолированный драйвер. Данная проблема встречается реже: блок питания с развязкой от сети, но за место оптопары (оптрона) используется конденсатор (так дешевле). При его пробое, получаем те же 220В на светодиодах и мгновенный пробой через них на корпус светильника (это относится к дешёвым БП для светодиодных лент).

Корень зла

Теперь посмотрим на устройство светодиода: как видно кристалл от металлической подложки отделяет лишь слой клея. Варианта всего три - не отводить тепло или сделать так, чтобы радиатор был закрыт пластиком/керамикой, либо делать нормальный блок питания.

мощный SMD светодиод снизу (фотография из интернета)
мощный SMD светодиод снизу (фотография из интернета) "+" "-" и центр для охлаждения

классическая плата под мощные SMD светодиоды
классическая плата под мощные SMD светодиоды "+" "-" и центр для охлаждения

плата под корпусные светодиоды 1-5Вт
плата под корпусные светодиоды 1-5Вт

еще один вариант платы (используется в лампах) +1 к защите и -10 к охлаждению
еще один вариант платы (используется в лампах) +1 к защите и -10 к охлаждению

При неудачном стечении обстоятельств, а именно - перегрев, через тонкий слой клея кристалл может замкнуть на металлическую пластину для теплоотвода, а далее на плату. Плата для теплоотвода напрямую соприкасается с металлическим корпусом (радиатором) прожектора. Ну а далее включается алгоритм невезения:

  1. выключатель отключает ноль

  2. на корпусе светильника образовалась фаза - из-за неправильного подключения и пробоя светодиода на плату

  3. на светильнике нет заземления (потребитель не читал инструкцию *об этом ниже), стоя на земле/держась за трубу - берётся за прожектор без перчаток. Под напряжением может оказаться и профиль, к которому прикручен прожектор, если он металлический.

Однако, если вы следовали инструкции, подключили прожектор правильно и использовали рабочее заземление, то произойдёт нечто подобное (см ниже) и проводник идущий к кристаллу просто сгорит, иногда вместе с соседними светодиодами :)





Скажите честно, покупая прожектор/лампочку за <4.5$ Вы читали инструкцию? нет!? А зря!





разбить его я так и не смог, он оказался антивандальным :)

разбить его я так и не смог, он оказался антивандальным :)

корпус из металлакорпус из металла

Внутри у таких прожекторов "классический неизолированный линейный драйвер", за счёт этого достигается минимальная толщина и цена изделия.

плата прожектора на 5Вт и 90Втплата прожектора на 5Вт и 90Вт

Я не использую прожектор!!!

Хочу вас огорчить, но линейные драйвера пихают нынче везде, от светильника армстронг до люстры...

светильник с
светильник с "плохо" изолированным драйвером (обратная связь через конденсатор) и качественным заземлением :) https://pikabu.ru/story/remont_svetodiodnogo_svetilnika_5947936

update (из комментариев) про "плохо" изолированный драйвер и обратную связь

Во всех случаях как таковая гальваническая развязка присутствует и нарушается она только Y-конденсатором, соединявшим "высокую" и "низкую" стороны по высокой частоте. Без этого конденсатора наводка на низковольтную сторону через межобмоточную емкость импульсного трансформатора слишком велика.…

Особое почётное место занимают светодиодные модули на магнитах - из разряда "сделай сам":

Продаются в масс-маркете, стоят дёшево, даже отзывы положительные есть... Про ПУЭ разработчик видимо не слышал, покупатель скорее всего тоже.

Куда жаловаться?

Никуда, никто вас не услышит, а если вам не повезло - то просто скажут, что не читали инструкцию. Единственное, что можно сделать - это не покупать подобные поделия и предупредить своих знакомых о соблюдении требований безопасности.

Избегать подобные светильники - а если купили, выбросить и забыть как страшный сон.

фотография из отзывов о товаре
фотография из отзывов о товаре

фотография из отзывов о товаре
фотография из отзывов о товаре

Вот ещё один представитель светильников - Feron AL5054

светильник Feron на 36Вт и рядом
светильник Feron на 36Вт и рядом "нормальный" драйвер для светодиодов на 40Вт.

драйвер Feron 36Вт без защитного покрытия
драйвер Feron 36Вт без защитного покрытия

P.S. - статьи в интернете "как восстановить" светодиодный прожектор/лампу за 5 минут - не выдерживают никакой критики. Суть там простая - запаять перегоревший светодиод перемычкой, а если перемычка замкнёт на основание платы, то вам/светильнику не повезло :)

что делать категорически нельзя (фотография из отзывов)
что делать категорически нельзя (фотография из отзывов)

Больше всего мне жалко огородников, у них есть всё: вода, земля... алюминиевые радиаторы и неизолированные драйвера. И строителей тоже.

Автор: Алексей Трост | Источник: Хабр
